產品介紹：

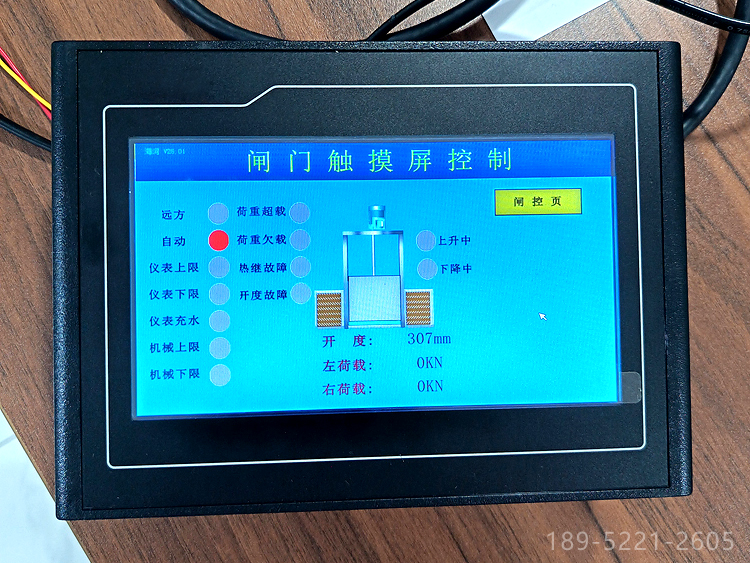

HKDY-1C智能閘門開度荷重儀表，一款觸摸屏測控儀表，操作界面美觀，功能強大，是針對水利，水電，水文行業的實際需要而研制的,它是相對獨立同時又有485、模擬量等信號輸出以便組網的智能型閘門開度的測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能穩定可靠，精度高，抗干擾能力強。是各種閘門、橋機、門機、起重機等設備的開度荷重測控裝置。

產品特點：

1、全數字調校：所有參數通過觸摸屏完成設置，所有設置或標定的參數都具有斷電永久記憶功能。

2、開度傳感器無須機械調零，可任意點軟件調零。

3、485口采用ModbusRTU通訊協議，網口采用ModbusTCP協議，可直接接入支持Modbus 協議設備的PLC、上位機組態軟件的通訊網絡中。

4、集閘門開度、荷重測量（支持如上、下游水位等其他信號接入的定制），觸摸屏人機交互，繼電器控制輸出，485或網口與計算機通訊為一體，內部多層邏輯保護，以保證遠程操作的可靠性和穩定性。

技術參數：

1、測量項目：開度1路；荷重2路。支持如上、下游水位等其他信號接入的定制

2、分辨力：開度1mm；荷重1KN

3、測量精度：開度±2mm；荷重±1%F.S±1個字

4、人機接口：觸摸屏

5、傳感器與顯示器之間連接方式：SSI信號-6芯RVVP雙絞電纜；4-20mA信號-4芯RVVP電纜；格雷碼信號-19芯RVVP電纜

6、傳感器與顯示器之間有線距離：SSI信號≤100M；格雷碼、4-20mA信號≤1KM

7、輸出數據遠傳方式： 3路4-20mA電流輸出，對應量程可設置；485信號，地址可設

8、報警、控制功能。（均為繼電器干觸點輸出，觸點容量：1A24VDC，1A250VAC）

1）上限：當開度大于等于上限值時, 上限繼電器觸點吸合

2）下限：當開度小于等于下限值時，下限繼電器觸點吸合

3）充水：當開度在充水置位和充水復位區間內，繼電器吸合

4）荷重1：可設置，見B端子接線后面注釋

5）荷重2：可設置，見B端子接線后面注釋

6）上升：收到觸摸屏或計算機發出的“上升”指令，繼電器吸合

7）下降：收到觸摸屏或計算機發出的“下降”指令，繼電器吸合
